焊接变位机因运用方式的不同，有不同的结构，操作人员在运用时，要选择合适的设备进行工作。下面我们就来看看，变位机的基本结构和特点是怎样的。

关于结构：

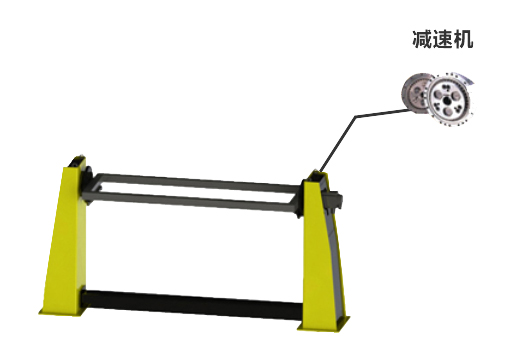

1、双立柱单回转式变位机

该变位机适合装载机的后车架、压路机机架等工程机械长方形结构件的电焊，其主要特点是立柱一端电机驱动工作装置沿一个回转方向运转，另一端随主动端从动。两侧立柱可设计成可升降式，以适应不同规格产品。这种型式变位机的缺点只能在一个圆周方向回转，选择时要注意焊缝形式是否适合。

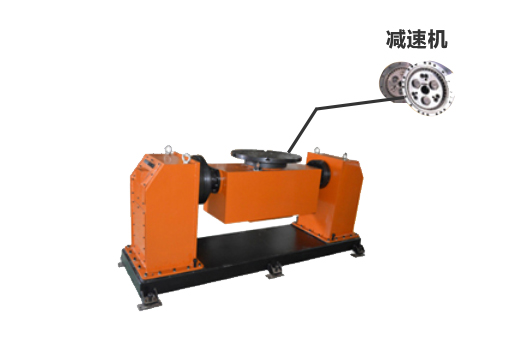

2、U型双座式头尾双回转型式

与上一变位机型式相比，这种变位机在原有的基础上，被焊结构件在另外一个空间又增加一个旋转自由度。变位机焊接空间大，工件可被旋转到需要的位置，设计先进，在二十一世纪初工程机械许多厂家成功使用。该变位机可根据各厂的工艺情况在装载机、挖掘机、压路机等结构件焊接时应用。

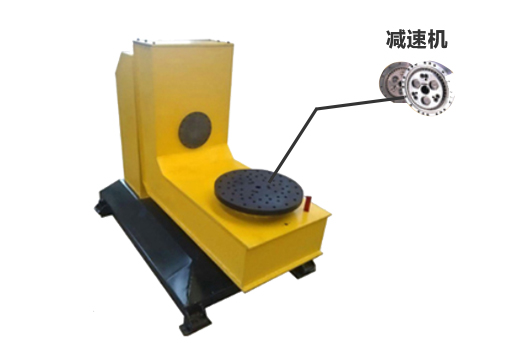

3、L型双回转焊接变位机

该种变位机工作装置L型，有两个方面的回转自由度，且两个方向都可以±360°任意回转。此变位机与其它类型变位机相比，开敞性好，容易操作。L型变位机已在装载机前车架焊接中成功的使用，而且使用效果很好，深受现场操作工的欢迎。

4、C型双回转焊接变位机

C型回转形式与L型机相同，只是为了方便夹具体的设计，根据结构件的外形，变位机的工作装置稍作变动。该种型式适合装载机的铲斗、挖掘机的挖斗等焊接。

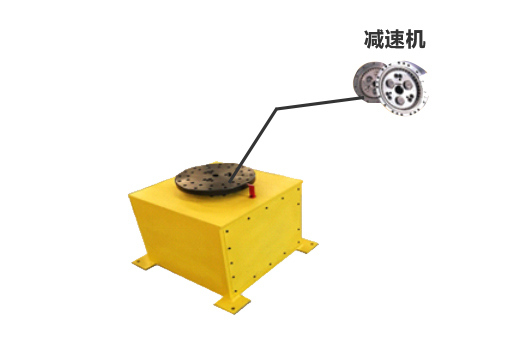

5、座式通用变位机

它的工作台有一个整体翻转的自由度，可以将工作翻转至理想的焊接位置进行焊接。另外工作台还有一个旋转的自由度。该种变位机适合工程机械的小型焊接件及一些管类、轴类、盘类等中小型复杂结构的焊接。
